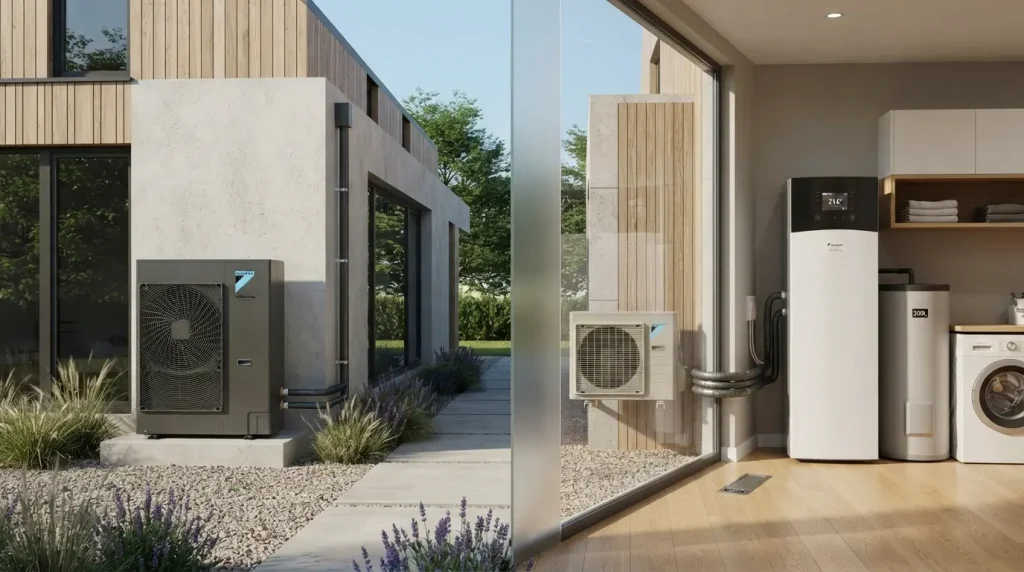

La elección entre aerotermia monobloc o bibloc depende de tres factores: exposición a heladas, disponibilidad de espacio técnico y presupuesto de instalación. Un sistema monobloc agrupa el circuito frigorífico e hidráulico en la unidad exterior, simplificando la instalación al no requerir manipulación de gases fluorados. Un sistema bibloc separa los circuitos, alojando el intercambiador de agua (hidrokit) en el interior de la vivienda, lo que evita el riesgo de congelación del agua en climas fríos, pero requiere mayor espacio interior y certificación F-Gas para su montaje.
Diferencias Estructurales y de Funcionamiento
El principio termodinámico de la bomba de calor es idéntico en ambos sistemas; la divergencia estructural radica en la ubicación del intercambiador de placas (condensador) que transfiere el calor del gas refrigerante al circuito de agua de la vivienda.
Sistema Monobloc: Integración en Unidad Exterior
En las bombas monobloc, todo el ciclo frigorífico (compresor, válvula de expansión, evaporador) y el ciclo hidráulico (intercambiador, bomba circuladora, vaso de expansión) se integran en el chasis exterior. A la vivienda únicamente acceden tuberías de agua (ida y retorno).
- Ventaja técnica: El circuito de gas viene sellado herméticamente de fábrica. Esto elimina cualquier probabilidad de fuga de refrigerante derivada de un mal abocardado durante el montaje.

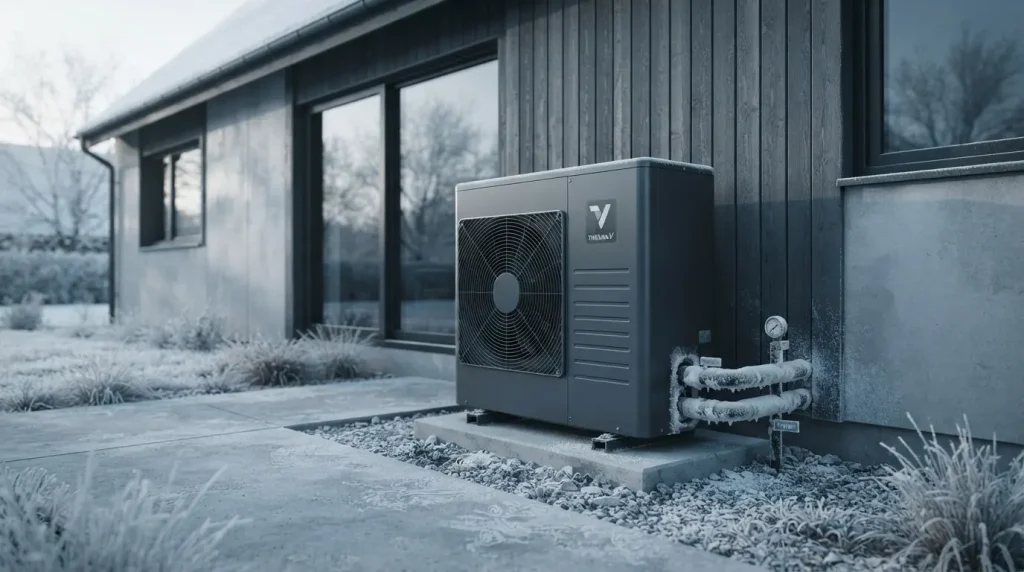

- Vulnerabilidad: Al circular agua por el exterior, existe riesgo crítico de rotura por congelación en la bomba de calor monobloc si se producen cortes eléctricos prolongados bajo temperaturas bajo cero.
Sistema Bibloc (Split): Separación de Ciclo Frigorífico e Hidráulico
El equipo bibloc divide el sistema. La unidad exterior contiene el compresor y el evaporador. La aerotermia interior (el hidrokit) aloja el intercambiador de calor y los componentes hidráulicos. Ambas unidades se conectan mediante líneas frigoríficas de cobre.
- Ventaja técnica: El agua nunca sale de la envolvente térmica del edificio, garantizando inmunidad total frente a heladas extremas.
- Vulnerabilidad: Existe una dependencia estricta de las distancias máximas y desniveles de la tubería de gas especificados por el fabricante. Excederlos penaliza la termodinámica del compresor.
Comparativa Técnica: Monobloc vs Bibloc
| Especificación Técnica | Aerotermia Monobloc | Aerotermia Bibloc |
| Ubicación del Hidrokit | Integrado en la unidad exterior | Unidad independiente en el interior |
| Conexión entre unidades | Tubería hidráulica (Agua) | Tubería frigorífica (Gas fluorado) |
| Riesgo de Heladas | Alto (Exige medidas de protección) | Nulo (El agua permanece en el interior) |
| Certificación Requerida | Instalador RITE / Fontanero | RITE + Certificado Manipulador F-Gas |
| Requerimiento de Espacio | Mínimo (Exterior completo) | Medio/Alto (Unidad interior + Acumulación) |
| Impacto por distancias | Alta pérdida de carga (bomba auxiliar) | Caída de rendimiento frigorífico |
Factores Críticos para la Elección del Sistema
1. Riesgo de Heladas y Pérdida de Eficiencia Térmica
El mayor problema de los sistemas monoblock aerotermia en clima continental es la prevención de congelación. La solución rápida estándar es añadir glicol al circuito cerrado. El glicol aumenta la densidad y viscosidad del fluido térmico, disminuyendo la capacidad de transferencia de calor. Esto reduce el coeficiente de rendimiento (COP) del sistema hasta un 10% y aumenta la fatiga mecánica de la bomba circuladora.
Solución avanzada: Evitar el glicol instalando válvulas de descarga térmica antihielo (ej. Exogel o Caleffi) en las conexiones exteriores. Estas válvulas purgan de forma mecánica el agua del circuito si la temperatura del fluido desciende de 3ºC, protegiendo la placa sin comprometer la eficiencia térmica.
2. Requisitos de Instalación y TCO (Coste Total de Propiedad)
Las conexiones frigoríficas de un equipo bibloc suponen una barrera técnica. Un vacío mal ejecutado generará micropérdidas de gas, reduciendo drásticamente la potencia entregada a medio plazo. Optar por bibloc exige estrictamente contratar a un frigorista con carnet F-Gas, lo que incrementa sustancialmente el coste inicial de la instalación frente a un conexionado puramente hidráulico.
3. Gestión de Espacio: La Aerotermia Bibloc con Acumulación

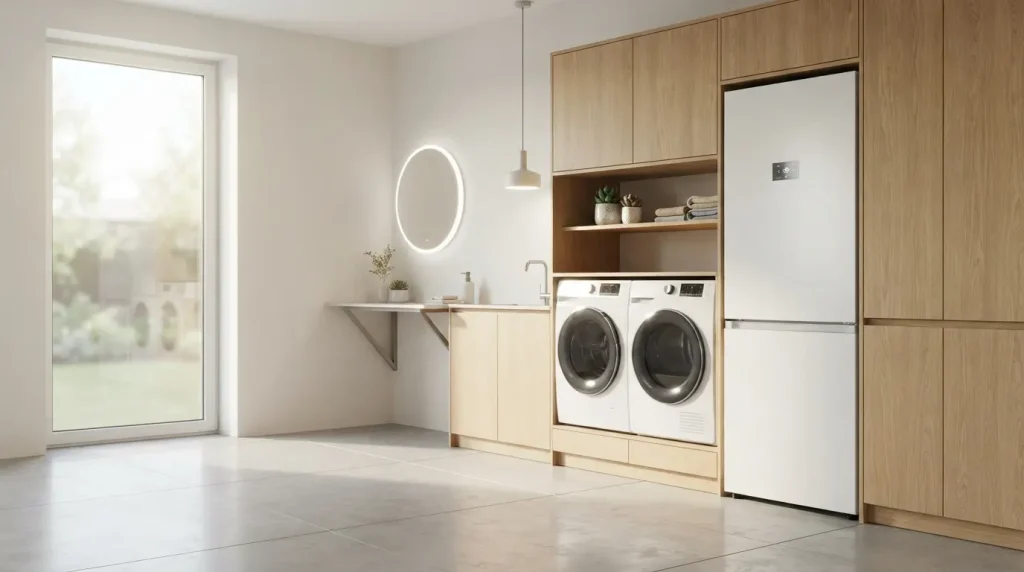

Para viviendas donde la sala de máquinas es inviable, el mercado ofrece sistemas de aerotermia bibloc con acumulación («All-in-One»). Integran el hidrokit y el interacumulador de Agua Caliente Sanitaria (ACS) en una torre vertical, ocupando un área técnica inferior a 60×60 cm, con el aspecto de una nevera integrable.
Casos de Uso Específicos
Cuándo elegir Aerotermia Monobloc
- Ubicaciones de clima templado o costero donde las temperaturas invernales no alcanzan valores negativos.
- Reformas donde es imposible destinar metros cuadrados útiles en el interior para componentes hidráulicos.
- Despliegue de aerotermia monobloc alta temperatura sobre radiadores de hierro fundido tradicionales, asegurando que el refrigerante opere en el bloque externo sin limitaciones de expansión en la vivienda.
Cuándo elegir Aerotermia Bibloc
- Viviendas ubicadas en alta montaña o climas severos, garantizando eficiencia total sin el uso de anticongelantes perjudiciales.
- Obra nueva con sala de instalaciones diseñada bajo plano.
- Casos donde la distancia de la captación exterior a los colectores interiores es extensa, ya que aislar tubería frigorífica es más eficiente térmica y arquitectónicamente que aislar tubería hidráulica de gran diámetro.
